阀门限位开关的技术要求及结构设计、特点

Updated：2020-6-15

阀门限位开关采用的结构形式多种多样，它的技术要求，一般包括：
1）开关盒内置开关种类，一般可分为无源式开关和有源式开关。
2）防爆等级，根据应用场所不同可分为：防爆型和非防爆型。其中防爆限位开关主要采用本质安全防爆和隔爆防爆两种方式。

3）防护等级。
4）环境温度。
5）开关盒材料。
6）开关数量。
7）触电形式。
8）触点容量。

9）电气接口。

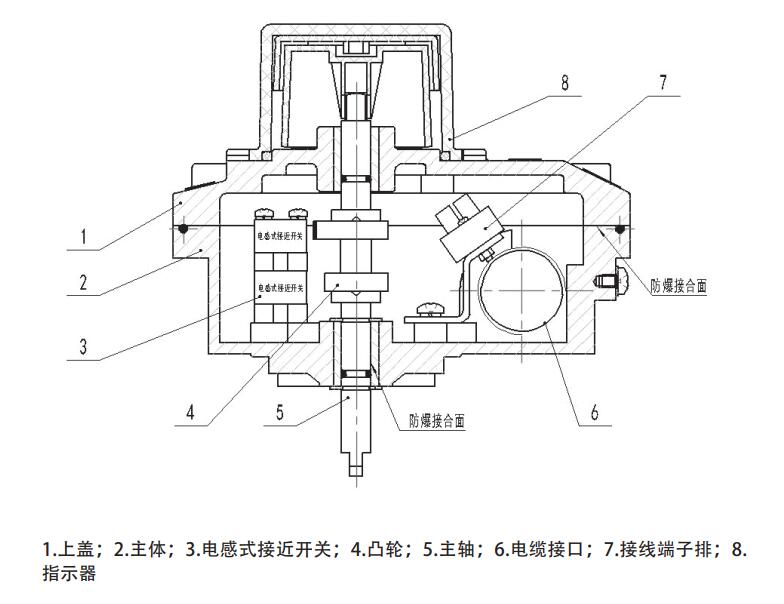

阀门防爆限位开关结构示意图

图1 阀门防爆限位开关结构示意图

如图1所示，阀门防爆限位开关总体结构由开关盒（1、2）、内置开关3、感应零部件4、传动零件5、电气接口6、就地显示部件8和O形圈组成。

防爆限位开关特点如下：
1）采用两个两线制的感应式接近开关。
2）开关盒采用隔爆方式防爆。
3）防护等级达到IP67。
4）能满足恶劣的环境温度要求，如：-40℃～+80℃。
5）开关盒采用压铸铝合金壳体。
6）凸轮上嵌入感应金属片，“快速位置”凸轮，不用工具即可进行快速调整。
7）双线接口，满足多种电缆接口标准。
8）此阀门防爆限位开关小巧，且接线腔空间大。
9）采用多接点接线端子排，并有额外接线位置。电磁阀的接线可在壳体内，减少现场的走线，提高现场的整洁度。
